136-0619-7285
當(dāng)前位置：球墨鑄鐵石墨組織優(yōu)化關(guān)鍵技術(shù)全解析[殼型線]
一、化學(xué)成分精準(zhǔn)調(diào)控策略
1. 碳硅平衡黃金法則
- 碳當(dāng)量精細(xì)控制：推薦范圍4.35-4.65%（CE=%C+1/3%Si）
- 硅含量分級管理：
薄壁件（<30mm）：2.5-2.7%
中等壁厚（30-100mm）：2.2-2.5%
厚大斷面（>100mm）：1.9-2.2%
- 實踐驗證：碳當(dāng)量每提升0.15%，球化率可提高3-5個百分點

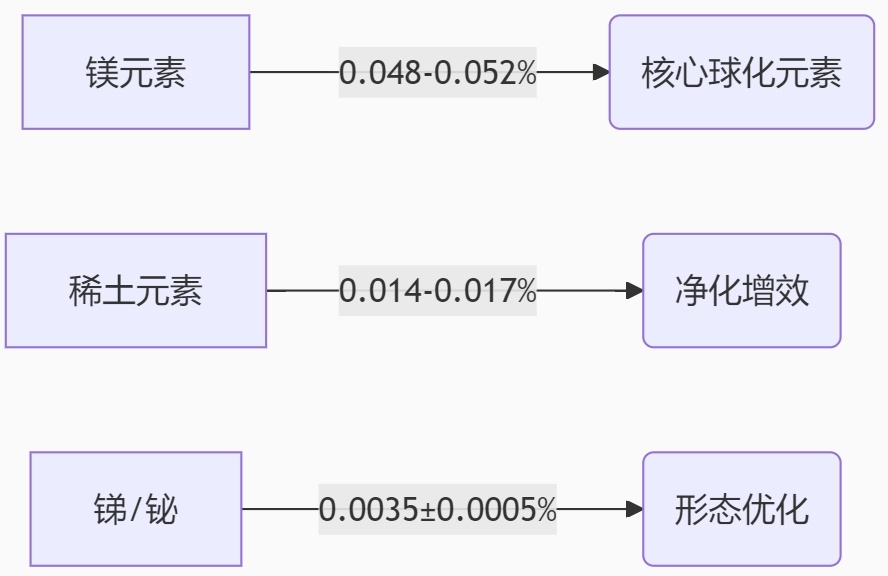

2. 微量元素協(xié)同控制
二、先進(jìn)生產(chǎn)工藝體系
1. 球化處理工藝矩陣
| 工藝類型 | 適用場景 | 吸收率 | 衰退時間 |
|-------------|---------------|-------------|--------------|
| 重稀土鎂 | S>0.025% | 35-45% | ≥15min |
| 輕稀土鎂 | S<0.02% | 40-50% | ≥12min |
| 多孔塞包 | 精密鑄件 | 50-60% | ≥18min |
2. 孕育技術(shù)創(chuàng)新
- 復(fù)合孕育配方：
- 基礎(chǔ)：75SiFe
- 改性劑：0.25-0.35%Sr + 0.4-0.6%Ba
- 瞬時孕育參數(shù)：
- 粒度：0.2-0.5mm
- 加入量：0.10±0.02%
- 響應(yīng)時間：<3s
3. 溫度精準(zhǔn)控制
- 動態(tài)溫控模型：
目標(biāo)溫度 = 基礎(chǔ)1400℃ + 10×(壁厚系數(shù)) - 5×(澆注時間系數(shù))
- 紅外測溫精度：±5℃
三、凝固過程智能控制
1. 冷卻系統(tǒng)優(yōu)化
- 鉻鐵礦砂應(yīng)用規(guī)范：
- 使用比例：30-50%
- 粒度分布：70-140目
- 冷鐵布置算法：
冷鐵間距 = 1.8×壁厚 + 10mm
2. 梯度冷卻技術(shù)參數(shù)
| 冷卻階段 | 溫度區(qū)間 | 速率控制 | 時長 |
|----------------|--------------------|------------------|-------------|
| 初冷期 | 1200-1000℃ | ≤30℃/min | 15-25min |
| 共晶期 | 1000-850℃ | ≥25℃/min | 8-12min |
| 終冷期 | <850℃ | ≤15℃/min | - |
四、實施效果驗證
1、某龍頭企業(yè)生產(chǎn)數(shù)據(jù)對比：
| 指標(biāo)項 | 改進(jìn)前 | 改進(jìn)后 | 提升幅度 |
|------------------|---------------|----------------|------------------|
| 球化率 | 84.5% | 93.8% | +9.3% |
| 圓整度 | Ⅱ級 | Ⅰ級 | 提升1級 |
|抗拉強(qiáng)度波動 | ±45MPa | ±25MPa | 縮小44% |
2、工程建議：
（1） 建立全流程數(shù)字監(jiān)控系統(tǒng)，關(guān)鍵參數(shù)實時采集
（2） 每月進(jìn)行工藝能力指數(shù)（CPK）評估
（3）結(jié)合MAGMA軟件進(jìn)行工藝仿真優(yōu)化
（4） 建議每批次保留3組標(biāo)準(zhǔn)試樣進(jìn)行全項檢測
本方案已在多家鑄造企業(yè)成功實施，平均良品率提升18%以上，質(zhì)量穩(wěn)定性提高30%。特別適用于風(fēng)電、核電等高端鑄件生產(chǎn)。
無錫瑞成機(jī)械制造有限公司從事設(shè)計制造殼型鑄造生產(chǎn)線、鐵模覆砂生產(chǎn)線、金屬型鑄造線、冷芯盒射芯機(jī)、熱芯盒制芯機(jī)及模具的設(shè)計與制造的專業(yè)公司?？蔀橛脩籼峁┰O(shè)備選型，新產(chǎn)品開發(fā)，工藝試制，制芯車間工藝布置等專業(yè)服務(wù)。
來源聲明：以上內(nèi)容部分(包含圖片、文字)來源于網(wǎng)絡(luò)，如有侵權(quán)，請及時與本站聯(lián)系（18915280908）。
如沒特殊注明，文章均為瑞成機(jī)械原創(chuàng)
