當前位置：大型球墨鑄鐵件生產關鍵技術難題與解決方案[殼型生產線]
一、大型球墨鑄鐵件的典型特征與特殊要求
1. 主流產品類型及性能指標
| 產品類別 | 典型重量范圍 | 特殊性能要求 | 關鍵標準 |
|--------------------|------------------|------------------------------|--------------------------|
| 風電設備輪轂 | 8-25噸 | -40℃沖擊功≥12J | EN-GJS-400-18U-LT |
| 核電廢渣罐 | 20-50噸 | 輻照穩定性、耐腐蝕性 | RCC-M標準 |
| 大型注塑機模板| 10-30噸 | 尺寸精度±1.5mm/10m | GB/T 9439 |
| 汽輪機軸承座 | 5-15噸 | 長期蠕變抗力 | ASTM A395 |
2. 工藝設計核心要點
- 模具系統設計：
- 縮尺調整：長度方向1.0-1.2%，寬度方向0.8-1.0%
- 砂箱強度要求：抗壓≥1.2MPa，抗彎≥0.8MPa

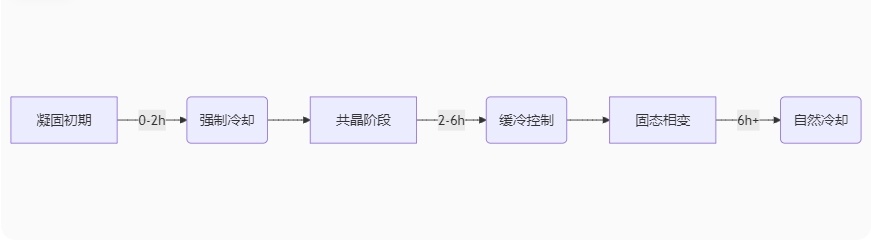

- 冷卻控制策略：
二、大斷面球鐵特有缺陷機理分析
1. 石墨形態異常問題
- 典型缺陷類型：
- 石墨漂?。ㄉ媳砻?-5%區域）
- 碎塊狀石墨（中心部位）
- 石墨球數＜50個/mm2（標準值80-120）
- 形成機理：
- 凝固時間＞4h導致石墨過度生長
- 溫度梯度＜5℃/cm引發成分偏析
2. 低溫韌性控制難點
- 關鍵影響因素：
- 磷共晶含量（要求＜0.03%）
- 珠光體比例（要求＜10%）
- 微量元素（Sb、Bi等＜0.002%）
三、系統性解決方案
1. 熔煉與處理工藝優化
- 成分精準控制：
| 元素 | 目標范圍 | 控制要點 |
|----------|---------------|-------------------------|
| C | 3.6-3.8% | 碳當量CE=4.3-4.5 |
| Si | 1.8-2.2% | 終Si=2.4-2.6% |
| Mg | 0.04-0.05%| 采用重稀土鎂合金 |
| Sb | ＜0.001% | 嚴格廢鋼管控 |
- 創新處理工藝：
- 雙聯熔煉（中頻爐+工頻爐）
- 復合孕育（0.3%SiBa+0.2%SiSr）
- 喂絲球化處理（吸收率＞40%）
2. 冷卻系統設計
- 復合激冷方案：
- 鉻鐵礦砂層厚度：30-50mm
- 內冷鐵布置密度：15-20個/m3
- 水冷管參數：Φ20mm，間距150mm
- 溫度場控制：
- 表面冷卻速率：15-20℃/min
- 心部冷卻速率：3-5℃/min
3. 熱處理工藝創新
- 等溫退火曲線：
920℃×4h → 爐冷至740℃×6h → 爐冷至600℃出爐
- 性能提升效果：
- 鐵素體含量＞95%
- -40℃沖擊功提升50%
四、典型應用案例
案例1：8MW風電輪轂生產
- 技術突破：
- 開發低鈦合金化方案（Ti＜0.02%）
- 應用電磁攪拌技術
- 成果數據：
| 指標 | 改進前 | 改進后 |
|----------------|----------|----------|
| 球化率 | 85% | 93% |
| -40℃沖擊功| 9J | 15J |
| 偏析等級 | 3級 | 1級 |
案例2：核電廢渣罐鑄造
- 特殊工藝：
- 真空澆注技術（殘壓＜100Pa）
- 三維冷卻控制系統
- 檢測結果：
- 超聲波探傷合格率100%
- 尺寸精度達CT10級
行業前沿：最新開發的AI凝固模擬系統，通過實時溫度場監測可預測石墨形態變化，準確率達90%以上。激光誘導擊穿光譜(LIBS)技術實現熔體成分在線檢測，響應時間＜30秒。
實施建議：
1. 建立全流程質量追溯系統
2. 關鍵工序設置CPK監控點
3. 每批次保留3組標準試樣
4. 建議采用模塊化工藝設計
通過系統性工藝優化，某龍頭企業大型球鐵件良品率從78%提升至92%，生產成本降低25%。數據顯示，優化后的工藝可使厚大斷面球鐵石墨球數穩定在100個/mm2以上，完全滿足高端裝備制造需求。
